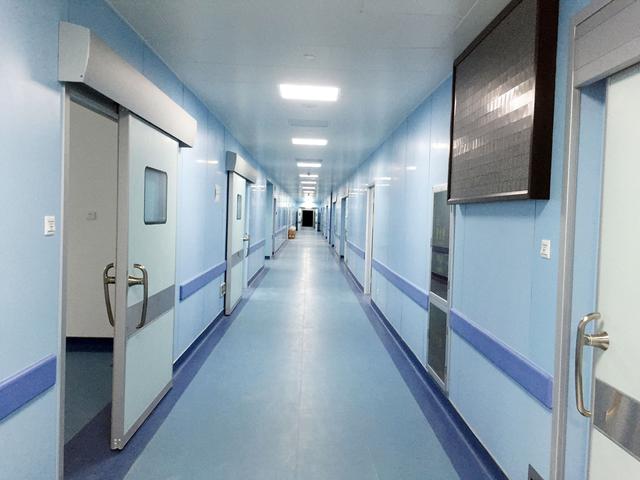

東莞弘煒凈化此次凈化工程包含醫院整體全科室凈化工程設計與施工，施工面積10800平方。

室內裝飾材料
一）、內墻面
1.?本凈化工程所有區域墻面及吊頂采用50系列EPS企口彩鋼板，鋼板厚度≥0.4mm。
2.?潔凈走廊設置不銹鋼防撞帶，寬度150mm，下沿離地800mm。拐角處設不銹鋼陽角。

二）、地面
1.?本凈化工程所有區域地面需在土建找平基礎上做2mm自流平處理。
2.?手術室地面材料采用進口2.0mm靜電耗散型的PVC地板卷材制作（作整體自流平），接縫處處理成無縫地面（顏色由業主選定，投標單位提供建議）。
3.?除手術室外其它區域采用耐磨的2.0mm厚PVC地板輔設，接縫處處理成無縫地面（顏色由業主選定，投標單位提供建議）。
4.?卷材拼縫應用同質焊條熱熔焊接，平整無縫，地材上墻120mm高，地板與墻體連接處均做圓弧連接。

三）、門及控制系統
1.手術室靠潔凈走廊一側設置1500*2100的電動懸掛式自動推拉門，光控腳感應控制，門上方設“手術中”燈，“第幾間手術室”字樣，門四周采用不銹鋼包邊，門體上設置觀察窗。門體為不銹鋼板或防火、防菌等材料加不銹鋼防撞板，設600*400觀察窗，門機采用進口，帶延時閉門裝置，皮帶傳動方式。
2.?除手術室自動門外的其他門均為彩鋼板門，門框為專用鋁型材，門帶密封條和觀察窗。

四）、?室內設備配置
1、?每間手術室各配1個嵌入式不銹鋼器械柜900*1300*300，采用一次性沖壓成形器械柜專用滑軌，面框45度拼角，對角工整美觀大方，用1.2mm不銹鋼制作。
2、?每間手術室各配1個嵌入式不銹鋼麻醉柜900*1300*300，采用一次性沖壓成形麻醉柜專用滑軌，面框45度拼角，對角工整美觀大方，用1.2mm不銹鋼制作。
3、?每間手術室各配1個嵌入式不銹鋼藥品柜900*1300*300，采用一次性沖壓成形藥品柜專用滑軌，面框45度拼角，對角工整美觀大方，用1.2mm不銹鋼制作。
4、?每間手術室各配1個電腦柜：600?*1100*300。上部高450?mm，安放顯示屏，翻板蓋打開后可放鍵盤和寫字，合上后與墻面齊平。下部高650?mm，安放主機并帶兩個220V電源插座和1個網絡插座、1個電話插座。
5、?每間手術室床底安裝1個雙面插座排，插座排離地300mm高，不銹鋼制作，共安裝6個220V10A插座和2個220V16A插座、1個網線接口。
6、?每間手術室各配1套配氣終端：氧氣、負壓吸引、二氧化碳、壓縮空氣終端各1個，每種氣體配一個電接點壓力表用于顯示當前氣體壓力及輸出報警。如業主另配手術室吊塔，則氣體終端規格應與吊塔匹配。

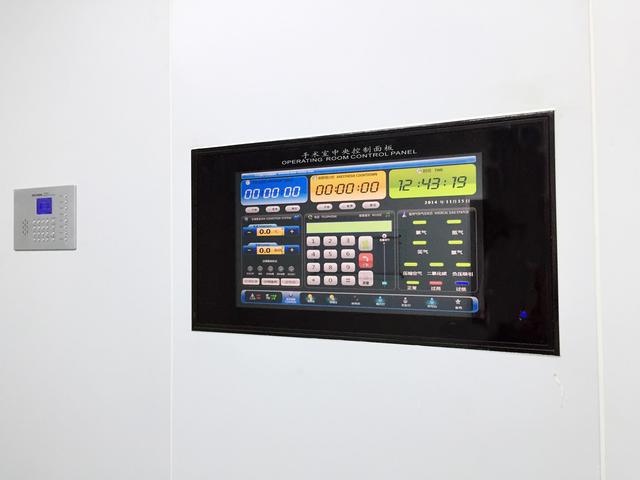

7、?每間手術室各配1個嵌入式綜合控制面板：用于每個手術室所有電氣設施的控制。電氣線路均為獨立控?制，面板控制開關采用觸摸按鈕式。其所帶功能為：免提對講呼叫功能、電話機功能、溫濕度設置功能、室內相對濕度和溫度顯示及故障顯示、空氣處理機運行及故障顯示、手術室內照明控制、手術室無影燈控制、醫用氣體報警顯示功能和書寫臺。
8、?九層手術部每間手術室配置一套輸液橢圓型導軌，含2個可升降的吊鉤。
9、?手術部洗手池采用不銹鋼制造，水咀數量滿足使用要求。每個洗手池配置60L電熱水器，采用膝控開關控制出水。配不銹鋼毛刷存放器、感應水嘴、感應皂液器、鏡面及燈飾，可設定出水溫度，一年四季可提供恒溫水，洗手槽采用特制的坡度設計，可有效防止水濺到外面，洗手槽采用圓弧結構，各水嘴分別處理，不影響其它水嘴的使用。

五）、?空調系統配置
1.?凈化機組：本工程共設計15臺凈化機組，凈化機組安裝在手術室上方的設備層內。每間手術室各設1臺凈化加壓循環機組，九層潔凈輔助區、四層激光手術室凈化輔助區、四層門診凈化輔助區各設1臺凈化加壓循環機組。
2.?新風機組：本工程共設計新風機組10臺，每臺新風機組配1只電極加濕器。
3.?冷熱源：整個區域的空調全部采用中央大樓冷熱源，其中裝飾區空調由原空調安裝單位根據修改圖紙與中標人協商后進行拆裝移位，中標人配合安裝。該大樓原為辦公樓，所以原有VRV空調系統的負荷設計遠小于手術室需求的制冷量，這是因為手術室新風量遠大于辦公室設計新風量。每手術室冷負荷在本方案《潔凈室參數計算表》中列出，建議業主從其他樓層抽調，或另購補充，否則手術室溫濕度很難保證。
4.?凈化機組功能段依次為：初效過濾段、新回風混合消毒段、風機加壓段、均流段、中效過濾出風段。
5.?凈化手術室送回風系統：萬級手術室采用高效分散送風口送風，配送風天花，其它潔凈輔助區采用高效送風口送風。
6.?潔凈走廊采用高效送風口送風，上送上回，潔凈輔房采用上送底回風。
7.?機組控制系統采用一對一控制，既一臺機組配置一套兩地控制系統，在手術室內綜合控制面板或凈化機組電氣控制柜集中控制。
8.?自控系統應包括強電控制及弱電控制二項，配有和工作站連接通訊接口RJ45（能將控制器的監控信息上傳至上位大樓中央監控站）

六）、 弱電系統
1．傳呼系統：整個手術部設一套呼叫系統，系統主機安裝在護士站，每個手術室及功能輔助用房各設一個呼叫分機，實現主機與分機之間的聯絡，各分機間不能聯絡。
2．網絡：每間手術室手術床底的插座箱及電腦柜各含一個RJ45網絡模塊，每個模塊采用放射式布線至指定位置。
3．監控系統：每間手術室無影燈處布線指定位置，監控終端線路包括視頻線路、云臺控制線路、集中供電線路等。

七）、?強電系統
1.?為保證手術部供電的可靠性，本方案的配電均采用TN-S系統，每間手術室各配1個獨立的配電箱，走廊及輔助用房共用1個配電箱，所有配電箱均安裝在非潔凈區便于維修的地方。
2.?每間手術室均設置安全保護接地系統和等電位接地系統：手術室所有金屬設備、供氣管道、水管、金屬外殼、橋架、金屬線管和金屬支架均與PE等電位相連。等位體用多股銅芯線連接至該層接地點。?3.?室內照明設備均采用嵌入式高效、節能氣密型潔凈燈帶，每個手術室各設1個自帶應急電源的潔凈燈帶（應急照明時間不少于90分鐘），走廊根據實際情況設置若干個自帶應急電源的潔凈燈帶。
4.?手術室設計平均照度為400Lex，輔助房設計平均照度為200Lex。
5.?手術部的配電均采用電纜金屬橋架敷設主干線路，各支管線路均采用金屬電線管。
6.?手術層和設備層各設一個獨立的總配電箱，并將經過雙路切換的電源引至這兩個總配電箱，從總配電箱后出線開始由凈化單位安裝。
7.?為保證手術室日后用電設備的電源，該設計在每個手術室手術床低安裝1個不銹鋼對多功能集中插座箱，該箱離地300mm。
8.?四層共設15個UPS電源柜，每四間手術室配1個，手術室的無影燈、兩個插座和1盞照明燈須進UPS，每個手術室按2.5KW配置UPS功率。
9.?為保證手術室運行的可靠性，每個系統均采用兩地控制，分別在凈化機組旁設1個控制柜和在手術室或護士站設1個控制面板。平時，將機組控制柜面板上的萬能轉換開關轉置自動檔，醫護人員只需在手術室和走廊及護士站的控制面板上觸摸相應的鍵，即可控制系統的運行。當手術室或走廊及護士站的控制面板出現問題時，可將機組控制柜的萬能轉換開關轉至手動檔，且按下控制柜面板上的啟動按鈕，即可啟動系統，避免出現重大醫療事故。
10.?凈化機組全部采用變頻器控制，以適應系統壓損變化。

八）、?醫用氣體系統
1.每間手術室設有兩套氣體系統，一套在手術室墻面上，另一套預留(一般為吊塔用)。
2.氣體終端數量如下：氧氣1個、負壓吸引1個、二氧化碳1個、壓縮空氣1個。
3.?氣站設置：O2為2瓶×2組，CO2為1瓶×2組安裝在九層氣體站。壓縮空氣和負壓吸引安裝在地下室。地下室安裝位置待定。
4.所有氣體管道均通過本層閥門控制箱后進入手術室，各手術室內有氣體報警裝置。
5.各種終端接頭不具有互換性，選用插拔式自封快速接頭，接頭應耐腐蝕、無毒、不燃、安全可靠、使用方便。
6.醫用氣體管線按照現行國家有關規范采購、安裝，醫氣工程均采用不銹鋼管，吸引管的走廊橫管采用DN32鍍鋅鋼管。

九）、消防系統
由于手術部原有消防系統存在，根據本手術部工程最終確認的平面布局進行消防終端位置的改動，不再變更大樓原有消防系統或新增消防設備。
